Основное назначение:

Горизонтальный редуктор цилиндрический является механизмом общемашиностроительного применения. Существует несколько его типов, таких как РМ-250; РМ-350; РМ-400; РМ-500; Р650; РМ-750; РМ-850; РМ-1000. Цель их применения, как и остальных - это увеличение крутящего момента и уменьшения частоты вращения.

Условия применения редукторов данного типа:

■    постоянная и переменная нагрузка на редуктор, как одного направления, так и реверсивная;

■    длительная работа редуктора, а также работа с периодическими остановками, при этом вращение валов происходит в любую из сторон;

■    частота вращения входного вала должна быть не больше 1500 об/мин.;

■    температура внешней окружающей среды при эксплуатации — от - 40 до + 50°С;

■    допускается повышенная запыленность воздуха, неагрессивная среда использования;

■    климатические варианты исполнения У и Т ( для категории размещения редукторов 1, 2, 3, 4 ) по ГОСТ 15150-69.

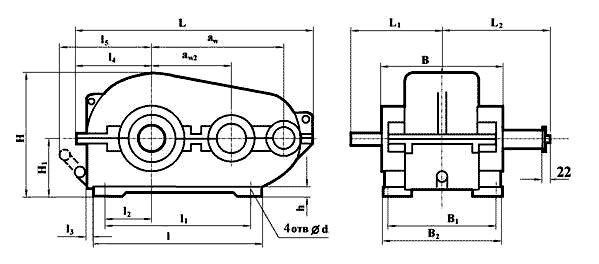

Габаритные и присоединительные размеры редукторов типа РМ-250, РМ-350, РМ-400, РМ-500

Тип	aw	aw2	L	L1	L2	l	l1	l2	l3	l4	l5
РМ-250	250	150	540	200	238,5	320	235	45	50	189	249
РМ-350	350	200	710	260	268,5	415	310	5P	60	238	280
PM-400	400	250	816	270	325,5	440	370	80	75	288	367
PM-500	500	300	986	330	330	620	480	110	87	338	420

Тип	B	B1	B2	H	H1	h	d	Масса, кг
РМ-250	230	190	230	312	160	22	17	85
РМ-350	270	250	290	400	200	23	17	145
PM-400	300	270	310	490	250	25	17	210
PM-500	350	310	350	592	300	25	17	390

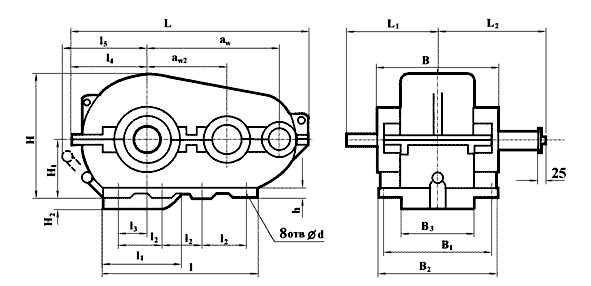

Тип	B	B1	B2	B3	H	H1	H2	h	d	Масса, кг
РМ-650	470	410	470	318	697	320	95	35	25	878
РМ-750	510	450	510	356	743	320	130	35	25	1030
РМ-850	580	520	580	408	875	400	105	35	32	1230
РМ-1000	660	590	660	472	965	400	200	40	32	2122

Размеры концов входных валов

Тип	d	d1	d3	d4(не более)	l	l1	b	h	t
РМ-250	30	27,10	М20x1,5	50	80	58	5	5	3
РМ-350	40	35,90	М24x2	63	110	82	10	8	5
РМ-400	40	35,9	М24x2	63	110	82	12	8	5
PM-500	50	45,9	М36x3	70	110	82	16	10	6
РМ-650	60	54,75	М42xЗ	94	140	105	16	10	6
РМ-750	60	54,75	М42xЗ	94	140	105	16	10	6
РМ-850	90	83,50	М64x4	130	170	130	22	14	9
РМ-1000	90	83,50	М64x4	130	170	130	22	14	9

Тип	d m6	d1	b	l	t
РМ-250	55	65	16	82	60
РМ-350	55	65	16	82	60
РМ-400	80	90	22	123	88
РМ-500	80	90	22	123	88
	95	115	25	130	104
PM-650	110	130	28	165	120
	125	145	32	165	136
РМ-750	110	130	28	165	120
РМ-850	130	150	32	200	141
РМ-1000	150	170	36	200	162

Варианты сборки редуктора данного типа
